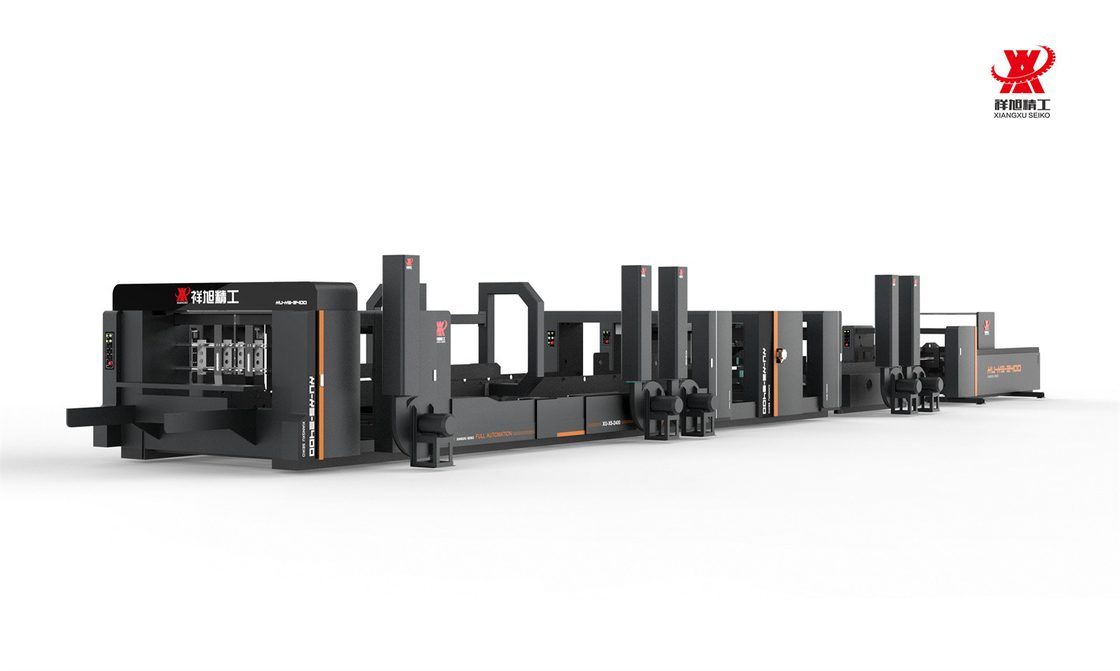

Yüksek Hızlı Otomatik Katman Yapıştırıcı Makine 75kw Otomatik Besleme Düzeltme ile

Gürültülü Makine Yüksek Hızlı Otomatik Yapıştırma Dikiş Otomatik Besleme Düzleştirme

Ana fonksiyonlarMax dikiş hızı 1200 çivi / dakikadır, yapıştırma hızı 180 m / dakikadır, üretim verimliliğini büyük ölçüde artırır.

Tüm makine PLC ve dokunmatik ekranla kontrol edilir ve düğmelerle çalıştırılabilir.

Otomatik kağıt besleme, otomatik yapıştırma ve dikiş, otomatik katlama, otomatik düzeltme, otomatik sayma, otomatik yığma.

Ana tahrik, istikrarlı çalışmayı ve doğru aktarımı sağlamak için senkron kemer tekerleği türünü benimser.

Ana motor çift frekanslı kontrolü kabul eder, sabit ve güç tasarrufu sağlar.

Her bir parçanın rehber plakaları çubuk motoru tarafından ayarlanır, doğru ve ayarlanması kolaydır.

Süpürme kemeri besleme modunu, basit yapıyı, hızlı hızı ve doğru kağıt beslemeyi benimsiyor.

Yapıştırma tüpü, çeşitli kartonların yapıştırma uygulama gereksinimlerini tamamlamak için keyfi olarak ayarlanabilir.

İkincil düzeltme fonksiyonu ile, ağız boyutunu ortadan kaldırır ve hurda oranını azaltır.

Farklılık hızı düzeltmesi ile makas farkı tamamen ortadan kaldırılır ve katlama daha hassastır.

Teslimat ve şekillendirme departmanı otomatik olarak tüm yığınları sayar, şekillendirir, yığar ve çıkarır.

Sayım bölümünün basıncı karton türü ile ayarlanır ve fotoelektrik sayacı kabul ederek doğru sayım yapılır.

Otomatik olarak eşleşebilir, kolay ve hızlı bir şekilde emek ve zaman tasarrufu sağlayabilir.

Başlangıç Gecikmesi Koruma Fonksiyonu ile Ana Motor.Ana teknik parametreler

Mod

XU-X5-2000

XU-X5-2400

Salıncak çivi baş hızı

1000 tırnak/dakika

1000 tırnak/dakika

MIN karton kalınlığı

6mm ((3mm+3mm)

6mm ((3mm+3mm)

Karton kalınlığı

16mm ((8mm+8mm)

16mm ((8mm+8mm)

Tırnak telinin boyutu

1.8*0.8mm ±0.02MM

1.8*0.8mm ±0.02MM

U tırnak içi genişliği

14 mm

14 mm

Tırnak açısı

45°

45°

Tek tırnak mesafesi

60~100mm

60~100mm

Çifte tırnak mesafesi

12 mm

12 mm

Güç

61KW

64KW

Bir Nial uzunluğu

38 mm ((tırnak ayakları 12 mm)

38 mm ((tırnak ayakları 12 mm)

MAX BÖLÜMÜ

2000mm

2400mm

MIN BÖYÜK

200 mm

200 mm

MAX BÖYÜK

600 mm

900 mm

MIN B B MIN B

180 mm

180 mm

MAX B boyutu

750 mm

750 mm

Kart Tablosu MIN BÖLÜMÜ ((D*C)

350*880mm

350*880mm

Kart Tablosu MAX BÖLÜMÜ ((D*C)

900*2000mm

1200*2400mm

Makine ağırlığı

18000kg

20000kg

Makine boyutu (L*W*H)

21420*3720*2211mm

21420*3720*2211mm

Mod

XU-X5-2800

Salıncak çivi baş hızı

1000 tırnak/dakika

MIN karton kalınlığı

6mm ((3mm+3mm)

Karton kalınlığı

16mm ((8mm+8mm)

Tırnak telinin boyutu

1.8*0.8mm ±0.02MM

U tırnak içi genişliği

14 mm

Tırnak açısı

45°

Tek tırnak mesafesi

60~100mm

Çifte tırnak mesafesi

12 mm

Güç

73KW

Bir Nial uzunluğu

38mm ((tırnak ayakları12mm)

MAX BÖLÜMÜ

2800mm

MIN BÖYÜK

240 mm

MAX BÖYÜK

900 mm

MIN B B MIN B

180 mm

MAX B boyutu

750 mm

Kart Tablosu MIN BÖLÜMÜ ((D*C)

450*880mm

Kart Tablosu MAX BÖLÜMÜ ((D*C)

1400*2800mm

Makine ağırlığı

23000kg

Makine boyutu (L*W*H)

21480*4100*2260mm

Elektrikli kontrol özellikleriElektriksel elemanların yüzde 90'ından fazlası uluslararası ünlü markalardan.Tüm çalışma birimlerinde renk dokunmatik ekran ve basma düğmesi işletim cihazı hafıza parametreleri vardırMakineyi durdurduğunuzda, zaten ayarladığınız veriler otomatik olarak sıfırlanır ve ürün üretirken tekrar ayarlanmasına gerek kalmaz, bu zaman ve tahta tasarrufu sağlar.

1000'den fazla sipariş kaydedilen bellek depolama, bilgisayar kontrolü, sipariş tarihini kaydetme, hızlı sipariş şefti ve ayrıca daha kolay çalıştırma.

Tüm üniteler pnevmatik kilit kullanır, elektrik ayrı, besleme tekerlekleri bir dahaki sefere çalışma doğruluğunu sağlamak için makineden ayrıldığında duracaktır.Otomatik besleme ünitesi10 set Japonya Nitta Tam olarak emme kemeri kontrolü, Pnömatik Baffle Patting Cihazı ((Side Baffle), Patting Frekansı bilgisayarla dokunmatik ekranda ayarlanabilir.

Tek düğmeyle tüm birimleri ayırın, otomatik olarak sıfıra dönün.

Sürtünme Tipi debriyajı ile Aksi iletecek, herhangi bir yanlış operasyon olursa makineye zarar vermeyin.

Başlangıç Gecikme Koruma Fonksiyonu ile ana motor.

U şekli Teel masa tarafı Makine üniteleri arasında şeritler, herhangi bir yanlış operasyon olursa operatör zarar önlemek.

Motorlu İleri ve Geri Hareketi ile Arka Yukarı Taşları Yükleyici, ayarlama süresini tasarruf eder.

Ön paneller mesafe ayarlama el ile eşzamanlı ayarlama, uygun ve hızlı ayarlama.

Beslenmeye devam et ve mevcut beslemeyi atla.

Tablolar Besleme Numarası Sayıcı, Yapılandır ve Üretim miktarını göster.

Cam rulmanları ile nakliyat sorunsuz geçişini sağlamak için aşınmayı azaltır.


Otomatik Baskı Birimibesleme için bağımsız servo motor sürücüsü ile kurşun kenar besleyicisi,

Tam vakum transfer besleyicisi baskı ile.

Basınç düzenleyici cihaz her kılavuz plakasına monte edilir ve basınç kartonun kalınlığına göre ayarlanabilirOtomatik Katlama BirimiKartonların farklı Boyutlarına göre, katlanabilir parçanın önünde bir veya daha fazla yapıştırma cihazı vardır.B, iki blok bağımsız yavaşlama motor sürücüsü vardır, hata ayıklama kolay ve hızlı

2. satır ve dördüncü satır 180'in sol ve sağ taraflarına ulaşmak için ana olarak üç 60 mm genişlik taban bandı ve iki 60 mm genişlik ve iki katman kaçırma kateterinden geçilir.

Kılavuz tekerleğinin çeşitli farklı açıları vardır, farklı kağıt ve karton kalınlığına göre, farklı konuma ve açıya kılavuz tekerleğini ayarlayın,Kartonun katlanmasını daha yumuşak hale getir.

Bağımsız yavaşlama Sevor motor sürücü, çalıştırılması kolay, taban kemeri bir dizi destek alayı ile, bavul kemerinin sorunsuz çalışmasını desteklemek için

Kutu türünün gereksinimlerine göre bağımsız şanzıman, kutunun hızını çok daha mükemmel bir şekilde ayarlayabilir.

Katlanmış karton katlama bölümünden düzeltme bölümüne ayarlanır.ve düzeltme bölümünün üst ve alt kemerleri karton için üst ve alt kemerin hızını kartonun ihtiyacına göre ayarlayabilir, kartonun yüksekliğini en aza indirmek için

Düzeltme departmanı A / B iki blok rehberler oluşur, her plak düzeltme tekerleği ile donatılmıştır, karton ihtiyaçlarına göre karton mühürleme boyutunu değiştirmek

Servo düzeltme sistemi pozitif bölümde kurulur ve karton daha mükemmel bir etki elde edebilmek için karton düzeltme tekerleğinden sonra tekrar düzeltirİtme ve Çekme Birimi(Düzeltme bölümü)Düzeltme bölümü, benzersiz kam, iki taraflı sürücü, İsviçre doğrusal rulmanları kullanın, krom çubuk kaydırma yapmak, düzeltme plaka karton üzerinde daha güçlü ve daha tekdüze düzeltme,Düzgünlüğünü sağlamak için karton mühürlemeBağımsız 80mm genişliği, 6mm Tayvan ithalat kemeri kullanmak yumuşak kalın ortalama, ezilmiş olmayan ürünler; sayım parçası dengelenmiş ileri geri hareket edebilir; basınç, sipariş iletimi, mükemmel kaliteyi sağlar;

Düzleştirme bölümü mevcut, ikinci ayar karton şekli,

Kartonun daha kaliteli olduğundan ve balık kuyruğunun 2mm-0mm arasında azaldığından emin olun.Dikiş BirimiİTALYA ORJINAL Çivi başı, Dakikada 1000 çividen fazla yüksek hız,

Okul sadece karton iki 60 genişlik düz kemer ile tırnak kutusu bölümüne,

İki kemer kartonun kalınlığına göre otomatik olarak ayarlanabilir.

Düzeltme bloğu, tırnak kutusu ve düzeltme bölümünün kesişiminde monte edilir ve düzeltme bölümünün ve düzeltme bölümünün servo düzeltme sistemi ile birlikte kullanılır.

Swing tipi çift vidalı tırnak başı tırnak kutusu, elektrikli göz tahrikli bir debriyaj ve fren ile donatılmış, 1000 dakikadan fazla tırnak / hız, high speed does not stop making the carton nailing speed at a constant speed transmission between the speed and the distance between the nail is directly related to when the nail box paste box when the nail head switch will automatically lift the nail box with the speed of the host.Kartof Ünitesi'ne dönüşKutuyu otomatik olarak çevirin, tırnak ortada değil, yan tarafta olsun.

Kartonun yüzeyindeki hasarı azaltmak, 2mm-0mm içinde

Sonraki yığımın daha düzenli ve istikrarlı olmasını sağlayın.Sayım ve Yükleme BirimiOtomatik sayım, fotoelektrik + kızılötesi nokta kontrolü

Otomatik sayım, otomatik yığma, daha hızlı, daha doğru teknoloji, daha yüksek verimlilik

Sayım hızı tırnak kutusu dönme hızı göre otomatik olarak ayarlanır, manuel çalışma modu ve ayar hızı da seçebilirsiniz
